???機臺動作：

開門→A盤上料→旋轉進入噴涂區→噴槍開油→配合Y、X、W軸運動→A盤轉入風干1區→A盤轉入風干2區→A盤轉出→取鞋→B盤轉入→循環。

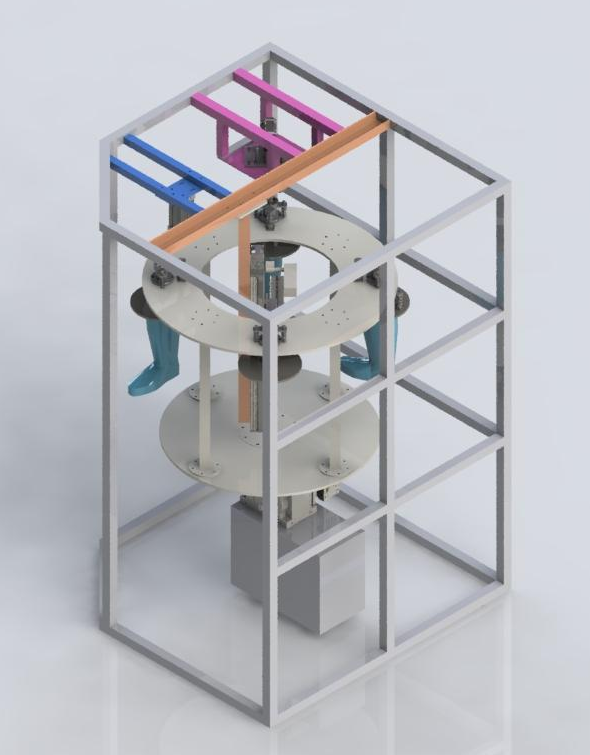

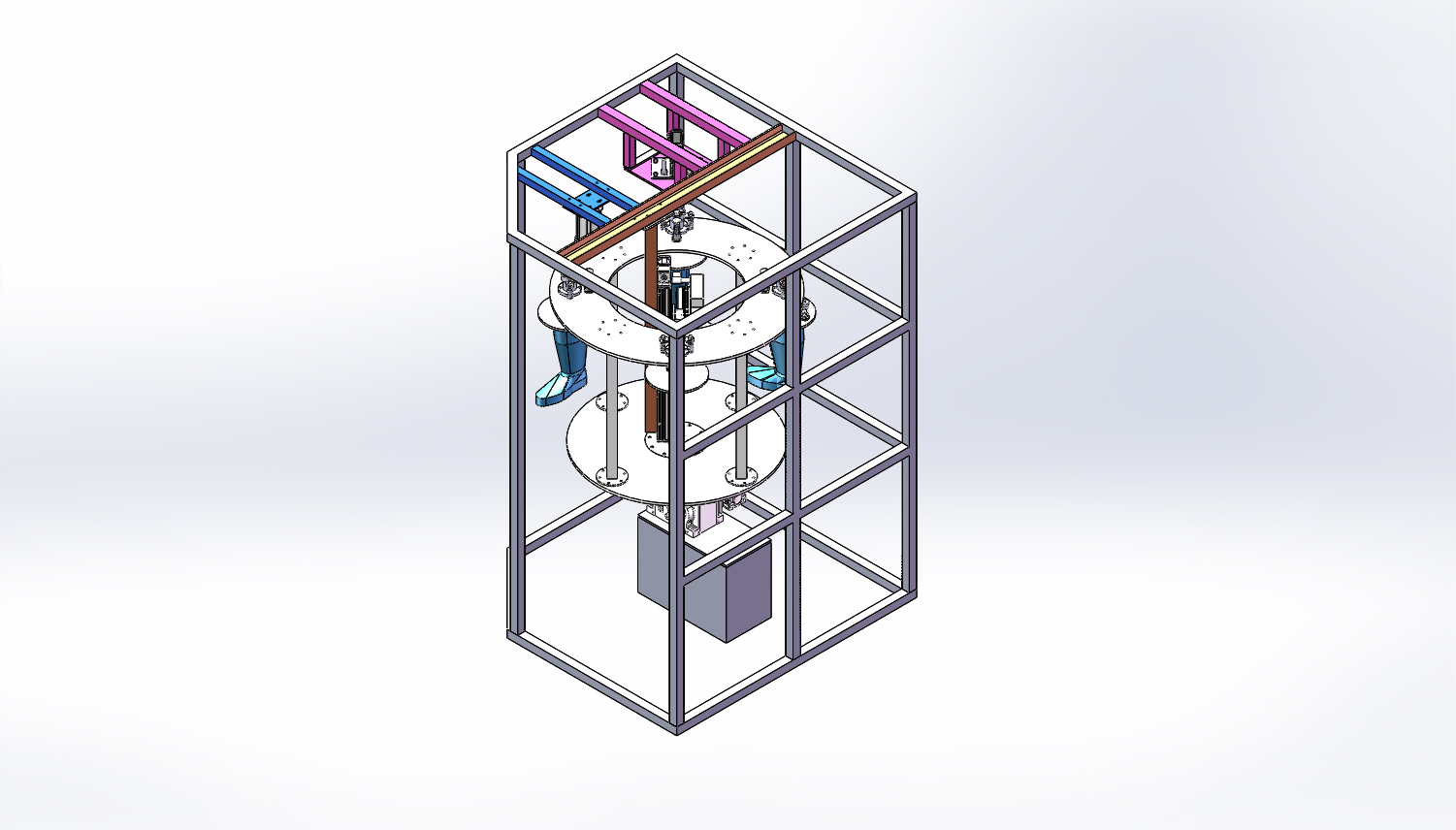

結構部分：

主框架采用50*50mm方通焊接

底座配4個萬向腳輪和4個M20重型調節腳杯

下部四周封板采用SS41δ1.5mm鋼板制作，表面噴漆

設有4個轉盤掛架隔板，可保證每個工位能獨立動作

噴涂與風干區域加裝過濾器

兩烘干區有2個200W小型多翼式排氣扇

噴涂區安裝400W多翼式排風機

安裝干式過濾器

上下料區配氣缸自動升降門，打開可以自動或手動，關門是手動?

?運動部分：

X軸最大行程750mm，最大速度1.5M/S

Z軸最大行程300mm，最大速度0.4M/S

W軸噴槍垂直面擺動軸，0-270度

R軸托單個盤旋轉，360度

L軸底部托盤公轉軸，90度,采用分割器

掛楦機構

采用帶調節標準氣缸配合45#鋼精加工動作，氣缸伸出時可取出鞋楦

頂升氣缸傳動固定鞋楦底部

傳動方式采用同步驅動,臺灣上銀線性滑軌,鋁擠型軌道

?

?優點:

數控伺服驅動，往復速度快，且定位精準。

快速數字化設定距離、角度、速度、往復次數、噴涂面等

全中文菜單，操作簡單易學智能化存儲系統,程式自由設定

機架模組化結構，移動方便，維護簡單。

用途廣，適用性強，能達到高品質高效率噴涂。

采用巖田槍噴涂，霧化性更高，漆霧更細膩且更省油漆。
